Под аббревиатурой EGR подразумевается система рециркуляции отработавших газов(СРОГ). В случае с сокращением ЕГР, расшифровка не требуется, так как это обычная транслитерация. На русском языке правильнее использовать аббревиатуру СРОГ, однако среди автовладельцев прижился вариант EGR (Exhaust Gas Recirculation), поэтому применяют именно его.
Клапан ЕГР — это элемент, который по сути и образует СРОГ. Он применяется в машинах как с дизельными, так и с бензиновыми силовыми агрегатами.
Что такое клапан ЕГР
Практически в любом современном автомобиле можно найти датчик ЕГР — это небольшой механизм, который выполняет ряд задач в пределах системы выхлопа в транспортном средстве. ЕГР клапан отличается довольно простой конструкцией, а его первостепенная задача — уменьшение токсичности выхлопа. Кроме этого деталь также помогает снизить расход топлива.
Происходит это по той причине, что клапан рециркуляции выхлопных газов позволяет дроссельной заслонке (ДЗ) находиться в открытом положении. Это происходит благодаря давлению, которое создают газы, возвращающиеся в мотор.
Благодаря этому минимизируются так называемые энергопотери при открытии ДЗ. Таким образом EGR клапан помогает снизить расход горючего, одновременно с этим снижая степень токсичности выхлопа в авто.
Клапан ЕГР на дизеле возвращает отработавшие газы в силовой агрегат для достижения двух целей:
- вытеснения некоторого количества избыточного воздуха;
- поглощения излишек тепла внутри камеры сгорания.
Эти факторы позволяют существенно снизить выбросы оксидов азота (NOx), одних из самых токсичных веществ, которые присутствуют в выхлопе. Они образуются при воздействии очень высоких температур и эндотермической реакции кислорода с азотом воздуха.
Учитывая все эти факторы, на вопрос о том, что такое ЕГР, нельзя ответить однозначно, так как правильная работа этого механизм способствует:
- снижению вреда, наносимого окружающей природе;
- уменьшению потребления автомобилем горючего;
- сохранению мощности, с которой работает двигатель.
Читать далее Как отрегулировать актуатор турбины?
Следует подчеркнуть, что рециркуляция происходит только в режиме частичных нагрузок.
Клапан ЕГР — что это и как работает механизм

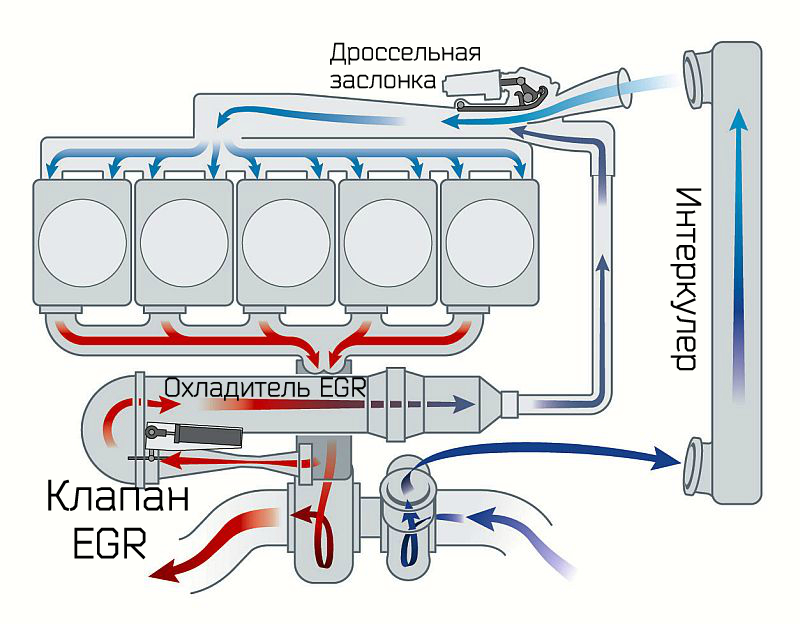

Во всех случаях датчик EGR управляется при помощи вакуума. Клапан соединяет впускной коллектор с выпускным, а открывается под действием разрежения. Чтобы силовой агрегат стабильно функционировал на холостую, клапан рециркуляции полностью отключается электронным блоком управления (ЭБУ) двигателем.
Важно отметить, рассматривая, как работает клапан EGR, что это устройство — не единственная рециркуляция выхлопа. Например, существует внутренняя система, которая, однако, предусмотрена не во всех моделях авто. Она не нуждается в применении дополнительных комплектующих, так как реализована самой конструкцией мотора. Время выпуска клапанов настроено так, чтобы некоторое время после начала такта они все еще были открыты. Благодаря этому часть выпущенных отработавших газов вновь попадает в камеру сгорания. Внешняя система — это непосредственно сам клапан EGR.
Использование специальных охладителей расширяет перечень того, на что влияет клапан ЕГР: принцип работы этих устройств заключается в том, что они охлаждают газы при помощи антифриза. Это также обеспечивает снижение температуры горения, за счет чего дополнительно уменьшается количество токсических веществ в выхлопе.
Датчик рециркуляции отработавших газов в микропроцессорных системах
По сути система EGR — это тарельчатый клапан со специальной задвижкой. Данный механизм выполняет всего два действия — выпускает либо не позволяет отработавшим газам попадать в область впускного тракта мотора.
Если рассматривать микропроцессорные системы управления двигателем, движение клапана будет осуществляться не в ходе разрежения во впускном коллекторе. Вместо этого используются электрический или электропневматический способ движения клапана при помощи сервопривода.
Управление и функционирование СРОГ выполняется со стороны ЭБУ. Он рассчитывает нужное количество выхлопных газов, подлежащих рециркуляции, после чего дает команду открыть или закрыть клапан.
На то, как работает клапан ЕГР, оказывают влияние разнообразные датчики, например, кислорода. Благодаря сигналам с этих устройств, ЭБУ производит необходимые расчеты, а затем управляет движением клапана.
Читать далее Сайт автолюбителей
Клапан отработанных газов: признаки неправильного функционирования механизма
В процессе эксплуатации ЕГР-датчик неизбежно загрязняется и покрывается смесью сажи и масла. Спустя некоторый пробег количество загрязнений может увеличиться настолько, что это выведет механизм из строя или станет причиной его неправильной работы.
Понять, что система EGR неисправна, можно по ряду признаков:
- во время разгона транспортное средство набирает скорость рывками;
- в режиме холостого хода возникают колебания;
- наблюдается заметная потеря мощности двигателя;
- в отработавших газах увеличилось количество токсичных веществ, что можно понять по запаху выхлопа, который стал более едким и неприятным;
- увеличился расход горючего;
- из выхлопной трубы идет черный дым.
Если система рециркуляции отработавших газов функционирует с ошибками, автовладельцы могут заметить задержки в работе ДЗ. Выражается эта неисправность в том, что транспортное средство не сразу реагирует на нажатие педали газа водителем.
Важно отметить, что система ЕГР может восстанавливать свои функции через некоторое время. То есть все вышеперечисленные признаки могут быть временным явлением и проявляться не постоянно. Игнорировать их, тем не менее, не стоит, так как с течением времени неполадки начнут возникать чаще. Если не ремонтировать датчик клапана ЕГР, в конечном итоге испортится может не только он, но и другие элементы в автомобиле.
Для чего нужен клапан ЕГР: последствия его поломки
Если признаки неисправного клапана EGR кратковременны и появляются не часто, опасаться внезапных и более серьезных поломок не следует. Однако ситуация меняется в тот момент, когда на приборной панели автомобиля загорается значок “Check Engine” (проверьте двигатель). Одновременно с этим силовой агрегат уходит в аварийный режим работы. При таких условиях система рециркуляции выхлопных газов нуждается в срочной компьютерной диагностике и соответствующем ремонте.
Если окажется, что механизм постоянно открыт, значит рециркуляция газов будет осуществляться не только при частичных нагрузках мотора, а безостановочно. Из-за этого начинается неправильный впрыск горючего, что влечет за собой неполное его сгорание. Вследствие этих событий, в лучшем случае в дизельных двигателях быстро засоряется сажевый фильтр, а в худшем может сломаться турбонагнетатель.
Читать далее Автомобили на которых не гнет клапана
На что влияют поломки ЕГР: машина, владелец, окружающая среда
Зачастую принцип работы ЕГР на дизеле и бензиновом двигателе практически идентичен, если рассматривать эти элементы с точки зрения конструкции и способа осуществления рециркуляции отработавших газов.
Во всех случаях с клапанами EGR могут случиться следующие неприятности:
- отложение на частях элемента сажи, которая может стать причиной его заклинивания в любом положении;
- прогорание детали;
- засорение магистрали клапана ЕГР;
- проблемы с электронным управлением, если оно предусмотрено в СРОГ.
Однако EGR-датчик не всегда меняют на новый в случае его поломки, так как многие автовладельцы решаются его просто заблокировать. Споры на эту тему продолжаются до сих пор: кто-то считает, что этот элемент не играет существенной роли, другие утверждают, что его отсутствие приводит к возрастанию температуры в цилиндрах и быстрому износу мотора.
В любом случае ЕГР в машине необходим в первую очередь для снижения количества токсичных веществ в отработанных газах. То есть основное предназначение этой детали — минимизация вреда, наносимого окружающей среде. Сегодня очень сложно найти подтверждения, что датчик клапана EGR, вернее его отсутствие, наносит непоправимый вред машине, двигателю или другим узлам в конструкции автомобиля.
При каких условиях работа клапана EGR может навредить авто
Существует ряд ситуаций, когда решение заблокировать клапан принимается с целью предупредить возникновение других поломок в транспортном средстве. Обычно такую процедуру выполняют:
- При значительном износе поршневой группы или если в отработавших газах присутствуют частицы моторного масла. Делается это для предотвращения загрязнения свечей и проблем с зажиганием.
- В ситуациях, когда автомобиль заправляется топливом низкого качества, но альтернативных вариантов нет. Из-за этого ЕГР двигателя будет загрязняться в разы быстрее, но его замена — процедура довольно дорогостоящая.
В том числе блокировка клапана выполняется в том случае, если замечены нарушения в алгоритме работы СРОГ. Все это делается для того, чтобы минимизировать риск новых неполадок в других узлах. Однако перед заглушкой детали, чтобы не делать это зря, рекомендуется выполнить ее прочистку и провести диагностику. Причина в том, что если клапан работает исправно, проблемы могут быть вызваны другими узлами или системами, хотя признаки неполадок будут теми же.
