С необходимостью ремонта электропроводки или приобретением различной кабельной продукции, для будущего нового дома, может столкнуться каждый, а цвет проводов в электрике имеет немаловажную роль. Причины этого бывают разные, но приступив к устранению, стоит рассчитывать на один обнадеживающий фактор, что существует цветовая маркировка проводов. Стоит разобраться, что это такое и для чего это делают.

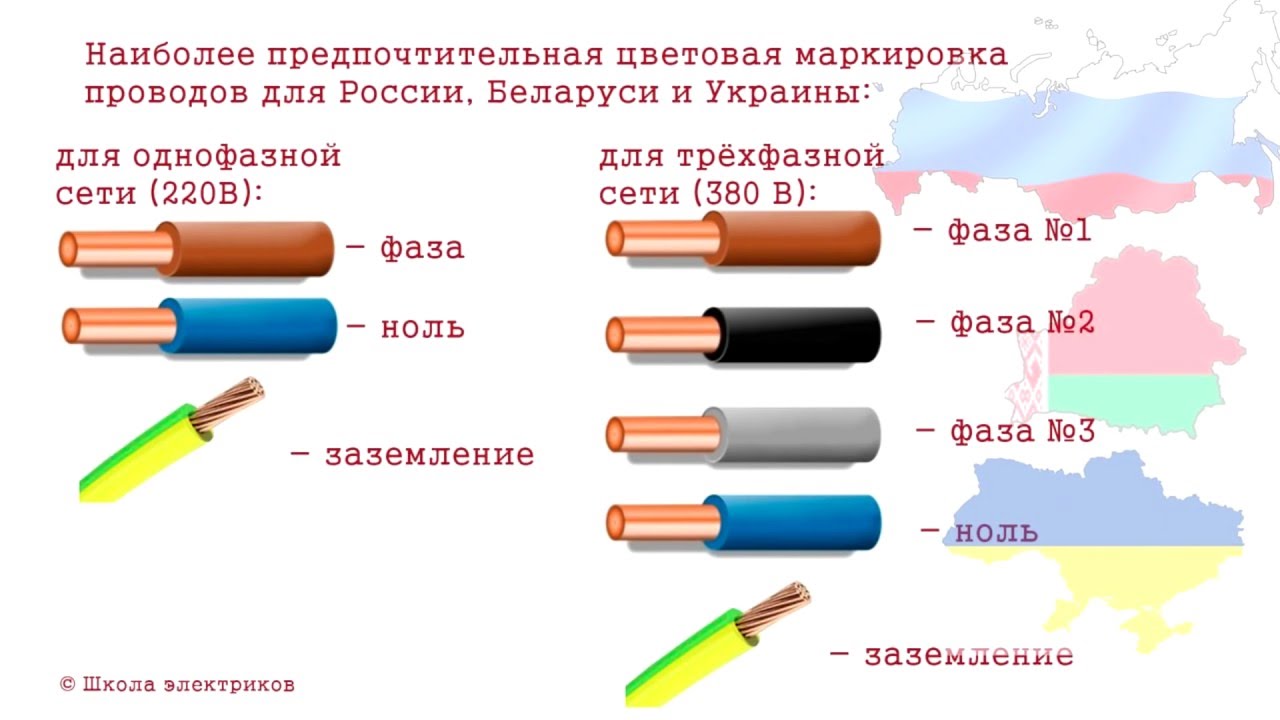

цвет проводов фаза ноль земля

Основные определения

В электросетях переменного тока до тысячи вольт цветовая маркировка проводов и кабелей строго регламентируется государственными нормативными документами, такими как «Правила устройства электроустановок» (ПУЭ), а именно за это отвечает раздел седьмого издания в 1 главе, пункты 1.1.29 – 1.1.30. В нем указывается, что «Идентификацию жил проводов по цветам или цифровым обозначениям» необходимо применять в соответствии с ГОСТом P 50462-92 (MЭK 446-89). Маркировка имеет основные обозначения:

цвета провода заземления

    PE – защитный нулевой проводник (земля) – ярко-жёлтого цвета с зеленой полоской, или как чередование зеленых и желтых полосок;

обозначение заземления

На схемах: 1 заземление, масса; 2 защитное заземление; 3 и 4 соединение с корпусом или шасси (массой).

  • N – нулевой рабочий проводник (нейтраль) — голубой цвет; синий цвет нулевого проводанейтральный провод «ноль» на схеме
  • РЕN – нулевой и рабочий, совмещенный в одном проводнике – желто-зеленой окраски с голубой полоской в месте подключения;
  • L – линия (фаза) – может иметь белый, серый, коричневый, черный или фиолетовый цвет.
  • Важно! Рекомендовано не применять и не выпускать провода зеленых и желтых оттенков, чтобы избежать схожести с заземляющим проводником.

    В распределительных щитах 3-фазного переменного тока шины окрашиваются:

    • желтым – L1 (фаза А);
    • зеленым – L2 (В);
    • красным – L3 (С);
    • голубого – колодка нулевого рабочего проводника N;
    • чередующимися продольными или поперечными полосками одной ширины желто-зеленого цвета – заземляющая шина РЕN.

    Важно! Если корпус электрощита служит одновременно заземляющим контактом, то место подключения проводов обозначается знаком (земля) и окрашивается желто-зеленым цветом.

    ПУЭ допускает обозначать цвет основных проводов фаза, ноль не по всей протяженности шины, а только выполнять в местах подсоединения к контактам, при невидимости шины – разрешается ее не раскрашивать.

    Важно! Применять цветовую маркировку проводов и кабелей при монтаже электрооборудования находящегося в одном здании необходимо одних и тех же цветовых решений.

    Надо не забывать, что обозначение проводов по цвету, ни в коем случае, не должно снижать степень электробезопасности и удобства при ремонте или обслуживании электрооборудования.

    Читать статью  Машина электриков как выглядит

    Электробезопасность

    Переменное электричество напряжением 380В — 220В, является опасным фактором, так при не санкционированном прикосновение человека к оголенным проводам, или металлическим частям электрооборудования, которые могут находиться под этим напряжением, может закончиться тяжелым ожогом или смертельной травмой! Для этого ПУЭ дает ответ не только на вопросы: какого цвета провод заземления, или что такое РЕN, но для чего это нужно.

    Чтобы максимально защитить человека, от возможного воздействия электротоком, были приняты системы электробезопасности, характеризующиеся одним или несколькими факторами, такими как:

    • заземление;
    • защитное зануление;
    • разделение сетей трансформатором.

    Для обеспечения безопасной работы в действующих электроустановках до 1 кВ, применяются пять систем заземления: ТN-С, ТN-S, ТN-С-S, ТТ, IТ с разными способами заземления, зануления и разделения сетей. ПУЭ определяет каждую из систем как:

    1. ТN-С, где рабочий ноль N и заземляющий РЕ проводники совмещены в одном проводе РЕN. Характеризуется: применением кабеля с четырьмя жилами в трехфазной сети и двухжильным кабелем в однофазной. Это самое старое устройство электросетей, еще повсеместно встречается, по соображениям экономии, например, в уличном освещении.
    2. ТN-S, где рабочий N проводник и заземляющий РЕ разделены начиная от питающего трансформатора и до конечного потребителя. Такие сети изготавливают из пятижильных кабелей для трехфазной сети и трехжильных проводов в однофазной сети.
    3. ТN-С-S, где имеется один совмещенный РЕN проводник четырех жильного кабеля, от питающего трансформатора до группового щитка на вводе в здание, который далее разделяют на N и РЕ, соответственно на пяти и трехжильные проводки. Это наиболее распространённая система построения сетей электроснабжения зданий и сооружений.
    4. ТТ, где имеется только один рабочий N проводник, а заземляется только корпус электрооборудования. В такой системе используются четырех и двухжильные проводки соответственно. Так, устроены в основном воздушные линии электропередач.
    5. IТ, где от питающей электросети электроустановка отделена трансформатором и полностью изолирована от земли. Это самая безопасная система для человека, применяется для потребителей только специального назначения.
    Читать статью  Электрик по ремонту мерседес

    Таким образом, цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

    Электрические сети постоянного тока

    Наряду, с переменным током применяются цепи постоянного тока, например, в бортовых сетях автомобилей и электробытовых приборах. В такой электропроводке нет фазного провода и нулевого. Правило цвета проводов в электрике постоянного тока намного проще, так как имеются только два потенциала положительный, обозначаемый в электрических схемах, как (+) и отрицательный, имеющий знак (-). Расцветка таких проводов легко запоминается: плюс – красного цвета, а минус – черного.

    Важно! Для бытовых приборов эти цвета верны только для питающих линий, в дальнейшей части схемы плюсовой провод может иметь другой цвет.

    Практика

    Приступив, непосредственно к электромонтажным работам или ремонту в электропроводках, можно столкнуться с несоблюдением цветового регламента, который установлен нормативными документами. Как, показывает практика – этот случай не правило, а исключение.

    • можно купить трехжильный кабель типа BBГ 3х1,5, который имеет жилы с белой, красной и коричневой расцветкой;
    • часто встречается кабельная продукция с белыми проводами с цветной полосой черного, серого или синего цвета, по всей длине;
    • в электропроводке, которую делали раньше, вообще, можно найти двух или трехжильный провод белого цвета.

    Здесь пригодиться несколько практичных советов:

    1. При ремонте в действующих сетях, необходимо пользоваться приборами электробезопасности, такими как указатель напряжения или индикаторная отвертка. С их помощью всегда можно определить цвет провода фазы.
    2. При отсутствии правильной цветовой маркировки кабельной продукции приобретите кембрик или изолирующую ленту необходимого цвета. Главное, обозначьте цвет провода заземления желто-зеленым окрасом, рабочего нуля – голубым цветом, а для фазы L в электрике можно выбрать любой другой цвет.
    3. Для прокладки новой проводки используйте кабель одной марки, чтобы, не было путаницы с цветом проводов в электрике.
    Читать статью  Какие есть профессии, связанные с электричеством

    Цветовая маркировка за рубежом

    Желтый с зелёным маркер провода заземления PE и голубой рабочего нуля N — обозначаются абсолютно идентично во всех странах СНГ, при этом они четко унифицированы со странами европейского союза. Цветовое обозначение фазного провода несколько разнится, но это не имеет принципиального значения в плане электробезопасности.

    В других странах, таких как Бразилия, США, Канада, Австралия и Новая Зеландия заземляющий провод PE, наряду с желто-зеленой расцветкой, может встречаться просто зелёного окраса, а рабочий нулевой N обозначатся любым из черного, белого или синего цвета.

    В Великобритании, Австралии, Новой Зеландии, Канаде и США PE проводник, вообще, может не иметь изоляции.

    Важно! Ранее в СССР, согласно старой редакции ПУЭ, была цветовая маркировка в корне отличавшиеся от сегодняшней. Так, черным цветом обозначалась глухозаземлённая нейтраль и все проводники заземления, а белый цвет провода соответствовал рабочему нулю.

    Стоит помнить, что электромонтажные работы требуют от электрика знаний устройства электроустановок и техники безопасности. Четко зная, маркировку уже не возникнет вопрос, как правильно выбрать цвет провода во время работы, а ремонт электропроводки или монтаж оборудования станет не только безопасным, но и удобными.
